浪涌保護器接線圖|浪涌保護器安裝要求|浪涌保護器接地線要求
浪涌保護器常規安裝要求：
對于固定式浪涌保護器，常規安裝應遵循以下幾步操作
1. 需要確定放電電流路徑
2. 為避免不必要的感應回路，應標記每一個設備的PE導體
3. 設備與浪涌保護器之間建立等電位連接
4. 標記在設備終端引起的額外電壓降的導線
5. 要進行多級浪涌保護器能量的協調

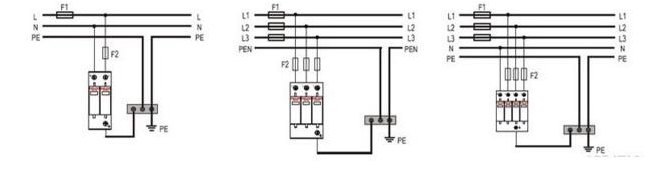

浪涌保護器接線圖
浪涌保護器接地線徑的選擇：
電源線要求：相線截面積S≤16mm2 時，地線用S ；相線截面積16mm2≤S≤35mm2 時，地線用16mm2 ；相線截面積S≥35mm2時，地線要求S/2 ；GB 50054第2.2.9條
數據線：要求大于2.5mm2 ；當長度超過0.5米時要求大于4mm2。YD/T5098-1998
而對于浪涌保護器安裝線徑問題，繞線問題：
電源浪涌保護器的安裝，主要是泄放大量的雷擊和浪涌電流，限制浪涌電壓。因為浪涌電流很大，SPD的標稱放電電流和最大放電電流也很大，所以上下引線的截面積應有一定的大小，這樣可以減少引線電感量，從而減小其動態阻抗，同時也勢必減少線路殘壓。
實際安裝的時候，有些施工方基本不考慮連接線的線徑，很多都是縮減一號在使用標準推薦的線徑。GB50343-2004《建筑物電子信息系統防雷技術規范》第6.5.1條說明了浪涌保護器(SPD)連接線最小截面積。
雷擊的時候，由于磁場的存在，金屬導線受到電動力的作用，可能會使導線等金屬構件折斷甚至更大破壞。為了防止泄放時出現的這種電動力效應對電源線路的破壞，因此SPD的兩端引線應平直，不宜成直角或者銳角，拐彎處應平滑，呈一定的弧度。
另外，為減少浪涌保護器兩端引線上產生的電感電壓降，兩端的引線應盡可能短而直，其長度不宜大于0.5m。
這一點不少工程在實際安裝的時候都很難達到這個要求。如果接線過長會導致防雷器動作時，加載在設備端的殘壓過高，不利于設備的保護，需要將連接線盡可能減少到50cm左右，或改用凱文接線方式進行防雷器的連接。當凱文接線也有難度時，可以在附近安裝局部等電位端子排，這樣就近接線，減短了接線長度，降低了線路中產生的浪涌電壓。
